Vì sao bê tông thương phẩm bị nứt? Cách kiểm soát và phòng tránh

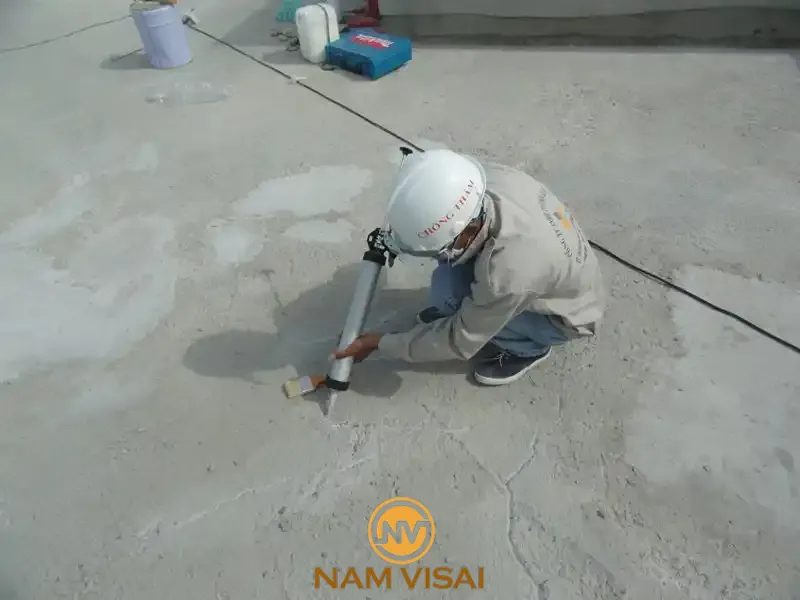

Bê tông thương phẩm (BTT P) được coi là xương sống của mọi công trình xây dựng hiện đại, từ những tòa nhà chọc trời đến các dự án hạ tầng quy mô lớn. Với ưu điểm về chất lượng đồng nhất, khả năng cung ứng liên tục và kiểm soát cấp phối chặt chẽ, BTT P đã thay thế gần như hoàn toàn phương pháp trộn thủ công tại công trường.

Tuy nhiên, trong suốt quá trình từ khi trộn, vận chuyển, đổ và bảo dưỡng, hiện tượng các cấu kiện bê tông thương phẩm bị nứt vẫn là một thách thức thường trực đối với các kỹ sư và nhà thầu. Vết nứt không chỉ gây mất thẩm mỹ, mà còn là dấu hiệu cảnh báo về sự suy giảm cường độ, giảm tuổi thọ công trình và tạo điều kiện cho các tác nhân ăn mòn xâm nhập, đặc biệt là ăn mòn cốt thép.

Với kinh nghiệm chuyên môn sâu rộng trong lĩnh vực vật liệu và thi công, bài viết này không chỉ giúp Quý vị nhận diện chính xác các loại vết nứt mà còn đi sâu phân tích 10 nguyên nhân cốt lõi, đồng thời đề xuất các chiến lược kiểm soát và phòng tránh toàn diện, áp dụng ngay tại trạm trộn và công trường. Mục tiêu cuối cùng là mang đến giải pháp thực tiễn, đảm bảo chất lượng và độ bền vững tối đa cho mọi dự án.

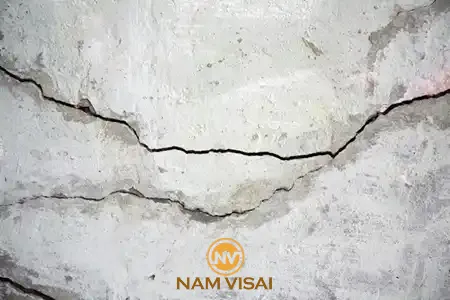

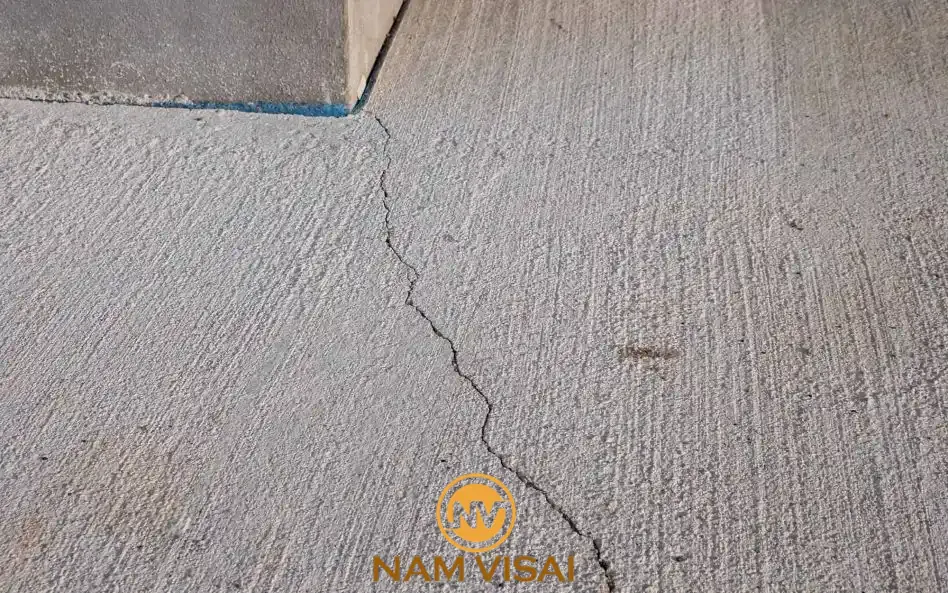

I. Phân loại và Nhận dạng các Dạng Nứt Bê Tông Phổ biến

Việc xác định đúng loại vết nứt là bước đầu tiên và quan trọng nhất trong việc tìm ra nguyên nhân và phương pháp xử lý hiệu quả. Các vết nứt bê tông được phân loại dựa trên thời điểm xuất hiện, hình dạng và chiều sâu.

Nứt do Co ngót Dẻo (Plastic Shrinkage Cracks)

Đây là dạng nứt xuất hiện rất sớm, thường xảy ra trong khoảng 30 phút đến 6 giờ đầu tiên sau khi bê tông được đổ và đầm. Vết nứt có đặc điểm nông, hẹp (thường dưới 0.2mm), đôi khi tạo thành hình mạng nhện hoặc song song, chủ yếu giới hạn ở bề mặt.

Nguyên nhân: Xảy ra khi tốc độ bay hơi nước bề mặt bê tông (do gió mạnh, nắng gắt, hoặc độ ẩm không khí thấp) lớn hơn tốc độ nước mao dẫn di chuyển lên bề mặt. Quá trình mất nước nhanh chóng này tạo ra ứng suất kéo vượt quá giới hạn chịu kéo còn non yếu của bê tông.

Nứt do Co ngót Khô (Drying Shrinkage Cracks)

Không giống như co ngót dẻo, nứt do co ngót khô là loại nứt xuất hiện muộn, thường sau nhiều tuần, thậm chí nhiều tháng sau khi quá trình bảo dưỡng kết thúc. Đây là loại nứt phổ biến nhất.

Đặc điểm: Vết nứt thường sâu hơn, rộng hơn, và có xu hướng lan rộng theo thời gian. Chúng thường bắt đầu tại các góc, mép hoặc các vị trí có sự thay đổi đột ngột về tiết diện, nơi có ứng suất tập trung cao. Nguyên nhân: Khi bê tông đã đóng rắn mất đi một phần lượng nước dư thừa bên trong do quá trình khô tự nhiên. Mất nước dẫn đến giảm thể tích (co ngót) và nếu sự co ngót này bị cản trở bởi các cấu kiện khác hoặc cốt thép, nó sẽ tạo ra ứng suất kéo và hình thành vết nứt.

Nứt do Nhiệt (Thermal Cracks)

Nứt do nhiệt thường là vấn đề nan giải trong các cấu kiện bê tông khối lớn (Mass Concrete), ví dụ như móng bè, đập thủy điện, hoặc các tường chắn dày.

Nguyên nhân: Khi xi măng thủy hóa, nó tỏa ra một lượng nhiệt lớn. Sự chênh lệch nhiệt độ giữa lõi bê tông (rất nóng) và bề mặt (làm mát nhanh hơn) gây ra ứng suất nhiệt.

• Lõi nở vì nhiệt trong khi bề mặt đã co lại.
• Khi bê tông nguội đi, bề mặt chịu nén và lõi chịu kéo, dẫn đến vết nứt sâu, thường chạy xuyên qua cấu kiện.

Nứt do Tải trọng và Kết cấu (Structural Cracks)

Đây là dạng vết nứt nghiêm trọng nhất, đe dọa trực tiếp đến khả năng chịu lực của công trình và là dấu hiệu của lỗi kết cấu.

Đặc điểm: Vết nứt này thường rộng, sâu, có thể xuyên suốt chiều dày của cấu kiện, và phát triển theo phương chịu lực (đường chéo đối với lực cắt, dọc theo thớ đối với mô men uốn). Nguyên nhân:

• Thiết kế kết cấu không đủ khả năng chịu tải (lỗi thiết kế).
• Công trình bị vượt tải trong quá trình sử dụng.
• Lún lệch móng nghiêm trọng hoặc biến dạng lớn của đất nền.
• Lỗi lắp đặt cốt thép (sai vị trí, thiếu số lượng).

Nứt do Phản ứng Hóa học (ASR/ACR)

Đây là dạng nứt hiếm gặp nhưng đặc biệt nguy hiểm và khó kiểm soát. Nguyên nhân: Do phản ứng giữa các thành phần kiềm (Alkali) trong xi măng với cốt liệu có chứa Silica hoạt tính (Alkali-Silica Reaction – ASR) hoặc Carbonate hoạt tính (ACR). Phản ứng này tạo ra các sản phẩm giãn nở thể tích bên trong bê tông, gây ra ứng suất đẩy phá hủy cấu trúc.

Đặc điểm: Thường là mạng lưới vết nứt phức tạp (Map Cracking), lan rộng từ bên trong ra ngoài, xuất hiện sau nhiều năm sử dụng.

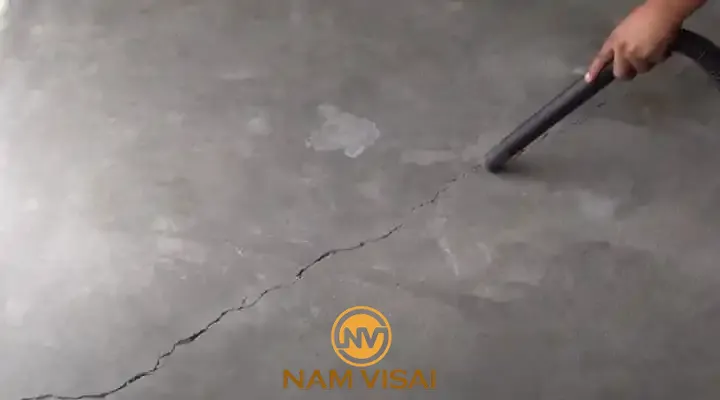

II. Phân tích 10 Nguyên nhân Cốt lõi Gây nứt Bê Tông Thương Phẩm

Việc sử dụng bê tông thương phẩm giúp chuẩn hóa quy trình trộn, nhưng rủi ro nứt vẫn tồn tại do các sai sót trong ba giai đoạn: Cấp phối (trạm trộn), Vận chuyển & Đổ (công trường), và Hoàn thiện & Bảo dưỡng.

Giai đoạn 1: Lỗi trong Thiết kế Cấp phối (Kiểm soát tại Trạm trộn)

Tỷ lệ Nước/Xi măng (W/C) Quá cao (Nguyên nhân hàng đầu)

Trong ngành xây dựng, W/C là chỉ số quan trọng nhất quyết định chất lượng bê tông. Khi tỷ lệ W/C tăng, lượng nước tự do không tham gia vào quá trình thủy hóa sẽ lớn.

• Hậu quả: Khi lượng nước này bay hơi, nó để lại các lỗ rỗng lớn và nhiều trong khối bê tông. Điều này làm giảm đáng kể cường độ chịu nén, tăng độ rỗng, và đặc biệt là làm tăng khả năng co ngót khô. Bê tông càng co ngót nhiều, nguy cơ nứt càng cao.
• Chuyên gia khuyến cáo: Đảm bảo W/C luôn được kiểm soát chặt chẽ theo thiết kế, ngay cả khi sử dụng phụ gia siêu dẻo.

Sử dụng quá liều lượng Phụ gia siêu dẻo (Superplasticizer)

Phụ gia siêu dẻo giúp cải thiện độ linh động (độ sụt) của bê tông mà không cần tăng lượng nước. Tuy nhiên, nếu sử dụng sai liều lượng hoặc loại phụ gia:

• Nguy cơ Phân tầng: Sử dụng quá mức có thể gây ra hiện tượng phân tầng, khiến nước xi măng nổi lên bề mặt, làm yếu lớp bê tông trên cùng và tạo điều kiện cho nứt co ngót dẻo.
• Kéo dài Thời gian Ninh kết: Một số loại phụ gia có tác dụng chậm đông quá mức, làm kéo dài thời gian chờ đợi trước khi hoàn thiện, khiến công tác bảo dưỡng bề mặt bị trễ nãi, làm tăng khả năng nứt.

Vật liệu cốt liệu không đạt chuẩn

Chất lượng của cát và đá chiếm tới 60-80% thể tích bê tông, ảnh hưởng trực tiếp đến sự ổn định thể tích.

• Cốt liệu Không ổn định Thể tích: Nếu cốt liệu có độ hấp thụ nước cao hoặc chứa các khoáng chất có khả năng phản ứng kiềm (như đã đề cập ở ASR/ACR), chúng sẽ gây nở hoặc co ngót bất thường.
• Cát nhiễm mặn/Cốt liệu bẩn: Cát nhiễm muối clorua có thể không trực tiếp gây nứt, nhưng nó làm tăng khả năng ăn mòn cốt thép, và sự giãn nở thể tích do gỉ sét (nứt do cốt thép gỉ) là một dạng nứt kết cấu nghiêm trọng.

Giai đoạn 2: Lỗi trong Quá trình Vận chuyển và Đổ (Kiểm soát tại Công trường)

Thời gian vận chuyển và chờ đợi quá lâu

Bê tông thương phẩm có tuổi thọ công tác giới hạn (thường là 90-120 phút).

• Hậu quả: Việc tắc đường, chờ đợi do công tác chuẩn bị của công trường chưa sẵn sàng, hoặc khoảng cách vận chuyển quá xa đều dẫn đến bê tông mất độ sụt nghiêm trọng. Khi bê tông đã khô và cứng một phần, việc đổ và đầm nén trở nên khó khăn.
• Sai lầm phổ biến: Để phục hồi độ sụt, công nhân thường tự ý thêm nước vào xe trộn, đây là hành vi phá vỡ tỷ lệ W/C đã được kiểm soát nghiêm ngặt tại trạm trộn, làm giảm cường độ và tăng nguy cơ nứt một cách chắc chắn.

Mất nước Bề mặt nhanh chóng do điều kiện môi trường

Điều kiện thời tiết tại công trường đóng vai trò quyết định trong việc hình thành vết nứt co ngót dẻo.

• Tác động: Khi nhiệt độ cao, gió mạnh (> 25km/h), hoặc độ ẩm môi trường thấp (< 50%), tốc độ bay hơi nước bề mặt có thể tăng lên đến 10 lần so với điều kiện thường.
• Phòng ngừa: Sự bay hơi nhanh chóng này cần được ngăn chặn bằng cách che chắn hoặc sử dụng hóa chất chống bay hơi (Evaporation Retarder) ngay lập tức sau khi hoàn thiện sơ bộ.

Thi công Đầm (Rung) không đúng kỹ thuật

Đầm nén là bước thiết yếu để loại bỏ không khí dư thừa (lỗ rỗng) khỏi bê tông, tăng độ đặc chắc và cường độ.

• Đầm Quá mức: Nếu rung đầm quá lâu tại một vị trí, hỗn hợp bê tông sẽ bị phân tầng: cốt liệu lớn chìm xuống, nước và xi măng nổi lên, làm yếu bề mặt, dễ nứt.
• Đầm Không đủ: Nếu rung đầm không đủ, các lỗ rỗng không khí vẫn tồn tại, tạo ra các điểm yếu cục bộ, giảm diện tích chịu lực và làm tăng ứng suất, dẫn đến nứt khi chịu tải.

Giai đoạn 3: Lỗi trong Hoàn thiện và Bảo dưỡng

Hoàn thiện bề mặt quá sớm

Kỹ thuật xoa/đánh bóng bề mặt có ảnh hưởng lớn đến chất lượng lớp bê tông bảo vệ.

• Sai lầm: Xoa mặt khi vẫn còn nước tự do (Bleeding Water) trên bề mặt sẽ trộn thêm nước vào lớp vữa trên cùng.
• Hậu quả: Lớp vữa giàu nước này có tỷ lệ W/C cao, dễ bị mài mòn, và co ngót rất mạnh khi khô, dẫn đến hiện tượng rạn nứt chân chim (Craze Cracks) hoặc nứt bề mặt nghiêm trọng sau này.

Bảo dưỡng Không liên tục hoặc Bỏ qua Bảo dưỡng

Đây là nguyên nhân gây nứt co ngót khô phổ biến nhất và dễ khắc phục nhất.

• Tầm quan trọng: Quá trình bảo dưỡng (Curring) giúp duy trì độ ẩm và nhiệt độ lý tưởng để phản ứng thủy hóa diễn ra hoàn toàn, cho phép bê tông phát triển cường độ.
• Lỗi thường gặp: Khi quá trình bảo dưỡng bị gián đoạn hoặc bị bỏ qua, bê tông mất nước đột ngột, gây ra sự co ngót thể tích lớn và hình thành vết nứt co ngót khô.
• Tiêu chuẩn: Bê tông cần được duy trì độ ẩm liên tục tối thiểu trong 7 ngày đầu tiên.

Tháo Ván khuôn quá Sớm

Thời điểm tháo ván khuôn cần tuân thủ nghiêm ngặt các tiêu chuẩn về cường độ chịu nén của bê tông tại thời điểm đó (thường là 75-100% cường độ thiết kế đối với cấu kiện chịu lực chính).

• Rủi ro: Tháo ván khuôn quá sớm hoặc chống đỡ không hợp lý sẽ khiến bê tông còn non phải chịu tải trọng bản thân hoặc tải trọng thi công ngoài ý muốn, gây ra ứng suất sớm (Early-age Stress) và dẫn đến nứt kết cấu.

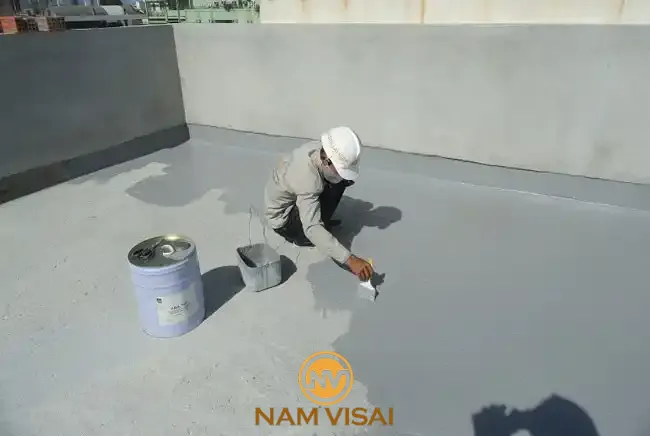

III. Chiến lược Kiểm soát và Phòng tránh Nứt Bê Tông Toàn diện

Sau khi hiểu rõ các nguyên nhân, việc áp dụng chiến lược kiểm soát tại từng khâu là điều cần thiết để ngăn ngừa hiện tượng nứt bê tông thương phẩm bị nứt.

1. Biện pháp Kiểm soát tại Trạm trộn và Cấp phối

Kiểm soát chất lượng phải bắt đầu từ nguồn, tức là ngay tại trạm trộn bê tông.

Thiết lập và Giám sát Tỷ lệ Nước/Xi măng

Trạm trộn phải có quy trình nghiêm ngặt để cân đo chính xác lượng nước sử dụng, kể cả lượng nước có sẵn trong cốt liệu (độ ẩm tự nhiên).

• Nguyên tắc: Tỷ lệ W/C phải được điều chỉnh linh hoạt theo độ ẩm cốt liệu mỗi ngày, không được cố định. Kỹ sư QC tại trạm trộn cần thường xuyên kiểm tra độ ẩm cốt liệu để đảm bảo tỷ lệ W/C thực tế luôn bám sát tỷ lệ thiết kế.

Tối ưu hóa thành phần Cấp phối

Bên cạnh W/C, sự lựa chọn các thành phần khác cũng rất quan trọng:

• Xi măng: Đối với bê tông khối lớn, nên sử dụng các loại xi măng ít tỏa nhiệt (ví dụ: xi măng bền sunfat hoặc có phụ gia khoáng hoạt tính như tro bay, xỉ lò cao) để giảm thiểu nứt do nhiệt.
• Cốt liệu lớn: Sử dụng cốt liệu có kích thước hạt lớn hơn (tăng đường kính Dmax) sẽ làm giảm lượng nước và xi măng cần thiết, từ đó giảm co ngót.

Kiểm soát độ sụt và Thời gian vận chuyển

Phải xác định rõ ràng độ sụt bê tông tại trạm trộn và độ sụt yêu cầu tại công trường.

• Phụ gia: Trong điều kiện vận chuyển dài hoặc thời tiết nóng, cần sử dụng phụ gia chậm đông (Retarder) một cách khoa học để duy trì độ sụt cần thiết trong suốt quá trình vận chuyển.
• Giới hạn: Cần thiết lập giới hạn thời gian tối đa từ lúc trộn đến lúc đổ (thường 90-120 phút) và tuân thủ nghiêm ngặt để tránh tình trạng bê tông bị “chết” trong xe bồn.

2. Biện pháp Kiểm soát tại Công trường (Khi đổ)

Kiểm soát Môi trường thi công

Quản lý môi trường thi công là yếu tố then chốt để ngăn ngừa Nứt Co ngót Dẻo trong những giờ đầu tiên.

• Phòng ngừa Mất nước Nhanh: Trong điều kiện nắng gắt hoặc gió lớn, cần dựng rào chắn gió và che chắn bằng bạt ẩm ngay sau khi đổ bê tông.
• Sử dụng Evaporation Retarder: Các hóa chất chống bay hơi nước (thường là hợp chất gốc Alcohol) có thể được phun lên bề mặt ngay sau khi đầm nén, giúp giảm đáng kể tốc độ bay hơi trong khi bê tông chờ quá trình ninh kết.

Kỹ thuật Hoàn thiện và Cắt khe co giãn

Hoàn thiện và tạo khe co giãn (Control Joints) đúng thời điểm là biện pháp chủ động để quản lý ứng suất co ngót.

• Hoàn thiện Đúng thời điểm: Chỉ tiến hành xoa/đánh bóng bề mặt khi nước tự do đã bay hơi hết, bề mặt bê tông chuyển sang trạng thái mờ (Matte Finish). Việc này giúp tránh làm yếu lớp vữa bề mặt.
• Cắt Khe Co giãn (Control Joints): Đây là biện pháp bắt buộc đối với sàn và sân bãi bê tông.
  • Nguyên tắc: Các khe này phải được cắt ngay khi bê tông đủ cứng để không bị sứt mẻ (thường trong vòng 4 đến 12 giờ sau khi đổ).
  • Chiều sâu: Chiều sâu khe cắt tối thiểu phải bằng 1/4 chiều dày tấm bê tông (D/4) để tạo ra một đường điểm yếu có chủ đích, nơi vết nứt sẽ hình thành theo ý muốn thay vì hình thành ngẫu nhiên.

Quản lý Nhiệt độ bê tông tươi

Đặc biệt quan trọng đối với bê tông khối lớn hoặc thi công trong mùa hè.

• Giới hạn Nhiệt độ: Nhiệt độ bê tông tươi khi đổ không nên vượt quá 32°C.
• Biện pháp làm mát:
  • Làm mát cốt liệu: Tưới nước lạnh hoặc làm mát cốt liệu trước khi trộn.
  • Sử dụng nước đá (Ice): Thay thế một phần nước trộn bằng nước đá để giảm nhiệt độ.
  • Sử dụng Ni-tơ lỏng (ít phổ biến hơn).
• Mục tiêu: Giảm nhiệt độ đỉnh điểm của quá trình thủy hóa, qua đó giảm chênh lệch nhiệt độ giữa lõi và bề mặt, kiểm soát nứt do nhiệt.

Biện pháp Kiểm soát Giai đoạn Bảo dưỡng (Curing)

Giai đoạn bảo dưỡng là yếu tố quyết định 50% chất lượng cuối cùng của bê tông. Thiếu bảo dưỡng sẽ làm lãng phí tất cả nỗ lực kiểm soát W/C và thi công trước đó.

Nguyên tắc Vàng: Duy trì độ ẩm liên tục

• Yêu cầu: Bê tông phải được giữ ẩm liên tục, không để bề mặt bị khô trong ít nhất 7 ngày đầu tiên (hoặc 14 ngày nếu sử dụng xi măng ít tỏa nhiệt).
• Phương pháp:
  • Tưới nước: Tưới phun sương liên tục, tránh tưới ồ ạt gây xói mòn bề mặt.
  • Phủ vật liệu ẩm: Sử dụng bao tải đay ẩm, cát ẩm hoặc mùn cưa ẩm, và luôn giữ chúng trong tình trạng bão hòa nước.
  • Phủ bạt chống thấm: Sử dụng bạt polypropylene hoặc bạt PVC để giữ lại độ ẩm tự nhiên của bê tông.

Sử dụng Hóa chất Bảo dưỡng (Curing Compound)

Hóa chất bảo dưỡng là giải pháp lý tưởng cho các bề mặt rộng lớn như sàn công nghiệp hoặc mặt đường.

• Cơ chế: Các hóa chất này tạo thành một màng mỏng không thấm nước, ngăn chặn sự bay hơi nước từ bề mặt bê tông.
• Lựa chọn: Cần lựa chọn loại hóa chất có khả năng duy trì độ ẩm hiệu quả, tuân thủ các tiêu chuẩn như ASTM C309.
• Kỹ thuật: Phải được phun đều ngay sau khi hoàn thiện và nước tự do đã bay hơi hoàn toàn.

Bảo vệ và Che chắn Lớp bê tông bảo vệ (Cover)

Đảm bảo độ dày lớp bê tông bảo vệ cốt thép theo đúng thiết kế là cực kỳ quan trọng.

• Tác động: Khi lớp bảo vệ (Cover) quá mỏng, cốt thép dễ bị ăn mòn do Carbonation hoặc xâm nhập Chloride. Sự giãn nở thể tích của gỉ sét có thể tạo ra các vết nứt dọc theo phương cốt thép (Cover Cracks), làm hỏng toàn bộ cấu kiện.
• Giải pháp: Sử dụng các con kê (Spacer/Chairs) bằng nhựa hoặc bằng vữa xi măng có cường độ cao, đảm bảo cốt thép luôn được đặt đúng vị trí theo bản vẽ thiết kế.

IV. Quy trình Xử lý Vết nứt Bê Tông đã Hình thành

Khi vết nứt đã xuất hiện, việc xử lý kịp thời và đúng kỹ thuật là cần thiết để khôi phục tính toàn vẹn của cấu kiện.

Đánh giá Mức độ và Loại vết nứt

Không phải mọi vết nứt đều cần xử lý bằng phương pháp phức tạp. Quy trình đánh giá gồm:

1. Xác định Nguyên nhân: Phân tích xem vết nứt là do co ngót, nhiệt hay do kết cấu (rất quan trọng).
2. Đo độ rộng: Sử dụng thước đo độ rộng vết nứt chuyên dụng (Crack Width Gauge).
3. Phân loại Mức độ:
   • Nứt Không kết cấu (Non-Structural): Độ rộng < 0.3mm (hoặc 0.2mm với cấu kiện thường). Chỉ ảnh hưởng đến thẩm mỹ và chống thấm.
   • Nứt Kết cấu (Structural): Độ rộng > 0.3mm, có xu hướng phát triển và ảnh hưởng đến khả năng chịu lực.

Xử lý Nứt nông (Micro-cracks, < 0.3mm)

Các vết nứt nông thường được xử lý bằng vật liệu có khả năng thẩm thấu hoặc linh hoạt.

• Vật liệu: Sử dụng các loại vữa polymer cải tiến, vật liệu gốc Silicate thâm nhập hoặc vữa xi măng polyme.
• Kỹ thuật: Phun hoặc quét vật liệu lên bề mặt để bịt kín vết nứt, ngăn chặn nước và khí CO2 xâm nhập. Đối với vết nứt chân chim, phương pháp đánh bóng và làm kín bề mặt có thể được áp dụng.

Xử lý Nứt sâu và Nứt Kết cấu (> 0.3mm)

Các vết nứt này yêu cầu các kỹ thuật chuyên sâu để khôi phục cường độ chịu lực và tính chống thấm.

• Kỹ thuật Bơm keo Epoxy áp lực thấp: Đây là phương pháp phổ biến và hiệu quả nhất để xử lý nứt kết cấu.
  • Cơ chế: Keo Epoxy có cường độ cao hơn nhiều so với bê tông, được bơm vào vết nứt dưới áp lực để lấp đầy và liên kết lại hai bên vết nứt.
  • Quy trình: Khoan các lỗ bơm (Injection Ports), bịt kín bề mặt vết nứt, sau đó bơm keo từ lỗ dưới cùng lên trên cho đến khi keo chảy ra.
• Kỹ thuật Khâu vết nứt (Stitching): Áp dụng cho các vết nứt lớn, đòi hỏi tăng cường khả năng chịu kéo. Kỹ thuật này sử dụng các thanh thép hình chữ U (Stitching Dogs) chôn sâu qua vết nứt để neo giữ hai bên lại với nhau.

V. Kết luận: Ba Nguyên tắc Vàng cho Công trình Bền vững

Hiện tượng bê tông thương phẩm bị nứt là một phức hợp của nhiều yếu tố, nhưng hầu hết các nguyên nhân đều có thể được kiểm soát. Thành công của một công trình không nứt nằm ở sự phối hợp chặt chẽ và chuyên nghiệp giữa trạm trộn và công trường.

Tóm tắt 3 yếu tố then chốt: Kiểm soát W/C – Bảo dưỡng đúng cách – Thi công đúng thời điểm.

Để đạt được công trình bền vững, các kỹ sư cần luôn ghi nhớ ba nguyên tắc cốt lõi:

1. Kiểm soát W/C: Kiểm soát chặt chẽ tỷ lệ Nước/Xi măng, không thêm nước tại công trường.
2. Bảo dưỡng đúng cách: Đảm bảo bê tông được giữ ẩm liên tục, không bị khô bề mặt trong ít nhất 7 ngày đầu.
3. Thi công đúng thời điểm: Hoàn thiện và cắt khe co giãn đúng lúc để quản lý ứng suất co ngót.

Khuyến nghị cuối cùng dành cho Chủ đầu tư và Đơn vị thi công

Chủ đầu tư nên ưu tiên các nhà thầu có quy trình quản lý chất lượng (QC/QA) nghiêm ngặt từ khâu cấp phối đến bảo dưỡng. Đơn vị thi công cần đầu tư vào đào tạo nhân sự về kỹ thuật đầm nén, hoàn thiện và bảo dưỡng để giảm thiểu rủi ro nứt ngay từ gốc.

Câu hỏi Thường gặp (FAQ)

Q1: Có phải tất cả các vết nứt bê tông đều nguy hiểm không? A: Không. Các vết nứt nông do co ngót dẻo (< 0.2mm) thường là nứt không kết cấu (non-structural) và không làm giảm khả năng chịu lực. Tuy nhiên, bất kỳ vết nứt nào cũng cần được theo dõi và xử lý chống thấm để bảo vệ cốt thép khỏi ăn mòn.

Q2: Làm thế nào để biết một vết nứt là do kết cấu hay không? A: Vết nứt kết cấu thường rộng hơn 0.3mm, chạy theo phương chịu lực (như đường chéo ở dầm/cột), và có xu hướng phát triển theo thời gian hoặc khi tải trọng tăng lên. Cần mời chuyên gia kết cấu đánh giá để xác định chính xác.

Q3: Có thể dùng vữa xi măng thông thường để xử lý vết nứt không? A: Không nên. Vữa xi măng thông thường sẽ tiếp tục co ngót sau khi khô, khiến vết nứt tái xuất hiện. Nên sử dụng các vật liệu chuyên dụng như keo Epoxy (cho nứt sâu, kết cấu) hoặc vữa polymer (cho nứt nông, chống thấm).

Lời kết và Kêu gọi Hành động (CTA):

Hy vọng cẩm nang chuyên sâu này đã cung cấp cho Quý vị cái nhìn toàn diện và những giải pháp thực tiễn để kiểm soát hiện tượng bê tông thương phẩm bị nứt trên công trường. Chất lượng công trình là sự phản ánh của quy trình thi công chuyên nghiệp.

Nếu Quý vị cần tư vấn chuyên sâu về thiết kế cấp phối chống nứt, hoặc có nhu cầu kiểm định và xử lý các vết nứt kết cấu nghiêm trọng, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi để được hỗ trợ chuyên nghiệp nhất!

Đảm bảo sự bền vững cho công trình của bạn ngay hôm nay!

Nếu bạn đang tìm kiếm đơn vị cung cấp bê tông tươi để công trình thêm vững chắc và bền lâu, hãy liên hệ ngay Namvisai – nhà cung cấp bê tông thương phẩm uy tín, nhận tư vấn chi tiết, báo giá nhanh và hỗ trợ giao hàng đúng tiến độ cho mọi công trình của bạn!

Email: dung.vu@namvisai.com.vn

Website: https://namvisai.com/

Facebook: Công ty cổ phần Namvisai Bình Định
